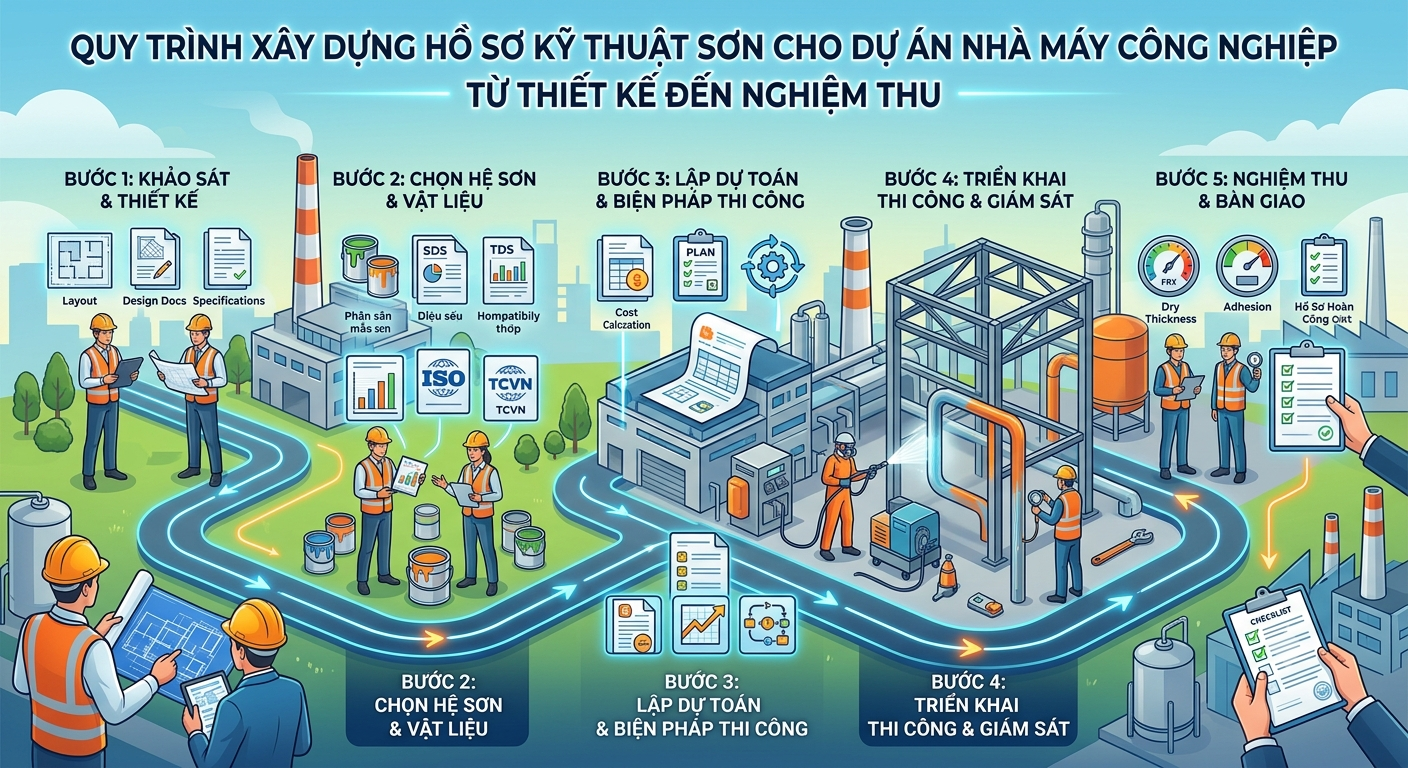

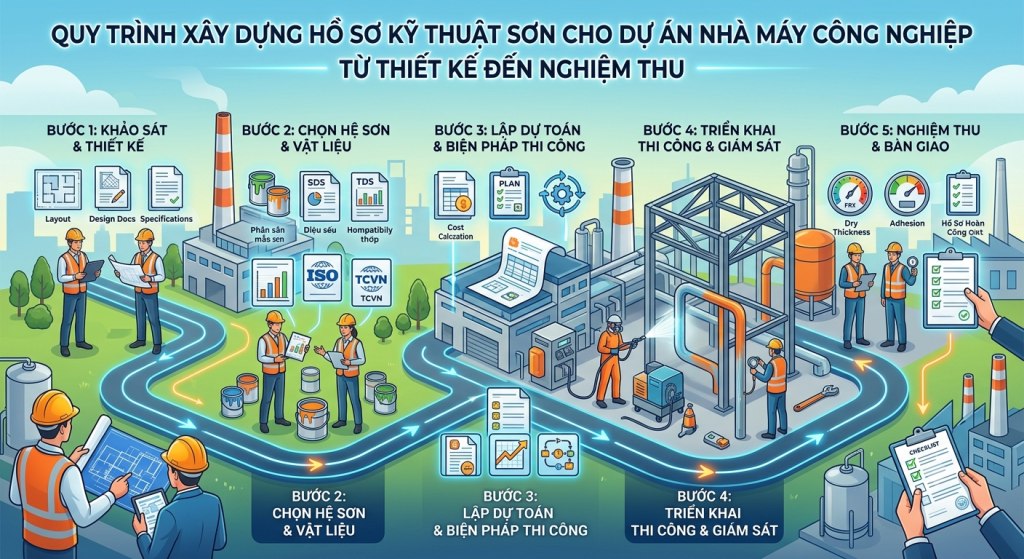

Quy trình xây dựng hồ sơ kỹ thuật sơn cho dự án nhà máy công nghiệp — Từ thiết kế đến nghiệm thu

Tài liệu chuyên sâu dành cho kỹ sư giám sát, ban quản lý dự án và nhà thầu thi công sơn công trình

Trong một dự án nhà máy công nghiệp, hồ sơ kỹ thuật sơn không chỉ là tập tài liệu hành chính — đó là cơ sở pháp lý và kỹ thuật để chủ đầu tư, tư vấn giám sát và nhà thầu cùng kiểm soát chất lượng. Một hồ sơ kỹ thuật sơn được xây dựng đầy đủ giúp dự án tránh được tranh chấp khi nghiệm thu, đảm bảo tuổi thọ bảo vệ kết cấu đúng như thiết kế và là căn cứ để giải ngân từng giai đoạn thanh toán.

Bài viết này hướng dẫn chi tiết quy trình xây dựng hồ sơ kỹ thuật sơn cho dự án nhà máy công nghiệp tại Việt Nam — từ giai đoạn thiết kế cơ sở đến khi bàn giao nghiệm thu — dựa trên kinh nghiệm hơn 15 năm cung cấp sơn cho các công trình thủy điện, nhiệt điện, khu công nghiệp của Azpaints.com.vn.

1. Cấu phần bắt buộc của hồ sơ kỹ thuật sơn

Một bộ hồ sơ kỹ thuật sơn đầy đủ cho dự án nhà máy công nghiệp bao gồm bảy nhóm tài liệu chính. Thiếu một trong các nhóm này, hồ sơ sẽ không đủ căn cứ để chủ đầu tư phê duyệt và càng khó thông qua khi kiểm toán nội bộ.

1.1. Thông số kỹ thuật sản phẩm (TDS — Technical Data Sheet)

TDS là tài liệu do nhà sản xuất sơn (Jotun, Nippon, Dulux, Joton…) phát hành, ghi đầy đủ các thông số kỹ thuật: thành phần hóa học, tỷ lệ trộn (đối với sơn 2 thành phần), chiều dày màng sơn khô (DFT) khuyến nghị, định mức tiêu hao, thời gian khô, thời gian overcoat tối thiểu và tối đa, điều kiện thi công cho phép. Mỗi sản phẩm sơn trong hệ phải có TDS riêng — không thể dùng TDS của sản phẩm khác cùng dòng để thay thế.

1.2. Bảng chỉ dẫn an toàn (MSDS — Material Safety Data Sheet)

MSDS bắt buộc theo Luật Hóa chất 2007 và Nghị định 113/2017/NĐ-CP của Việt Nam. Tài liệu này cung cấp thông tin về tính chất hóa lý, nguy cơ cháy nổ, biện pháp sơ cấp cứu khi tiếp xúc, hướng dẫn lưu trữ và xử lý sự cố. Tại các dự án có vốn đầu tư nước ngoài hoặc dự án thuộc EVN, PVN, MSDS phải được dịch sang tiếng Việt và đóng dấu của nhà phân phối chính thức.

1.3. Chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ)

CO chứng minh nguồn gốc sản xuất, CQ chứng minh sản phẩm đạt tiêu chuẩn chất lượng của nhà máy sản xuất. Cả hai chứng từ này phải đi kèm số lô sản xuất khớp với hàng giao tại công trường. Nhà phân phối uy tín như Azpaints luôn cung cấp đầy đủ CO/CQ cho từng đợt giao hàng.

1.4. Hồ sơ phân loại môi trường ăn mòn

Đây là tài liệu xác định cấp độ ăn mòn của từng hạng mục công trình theo ISO 12944-2 (C1, C2, C3, C4, C5-I, C5-M, CX). Phân loại đúng quyết định toàn bộ hệ sơn được chọn. Bảng phân loại cần liệt kê chi tiết: tên hạng mục, vị trí, môi trường tiếp xúc, cấp ăn mòn, tuổi thọ thiết kế kỳ vọng.

1.5. Phương án kỹ thuật sơn (Painting Specification)

Đây là tài liệu cốt lõi của hồ sơ, mô tả chi tiết hệ sơn được chọn cho từng hạng mục: tên sản phẩm lớp lót, lớp trung gian, lớp phủ; chiều dày khô từng lớp và tổng DFT; yêu cầu chuẩn bị bề mặt theo ISO 8501-1; điều kiện thi công cho phép; phương pháp thi công (phun, lăn, quét); biện pháp xử lý các vị trí khó.

1.6. Bảng định lượng sơn theo hạng mục

Bảng định lượng phải liệt kê chi tiết: diện tích sơn từng hạng mục (m²), định mức tiêu hao theo TDS (lít/m² hoặc kg/m²), số lượng vật tư cần cung cấp (lít, kg, thùng), hệ số hao hụt thi công (thường 15–25% tùy phương pháp). Đây là cơ sở để chủ đầu tư đặt hàng và thanh quyết toán.

1.7. Quy trình kiểm soát chất lượng (QC Procedure)

Quy trình kiểm soát chất lượng quy định các bước kiểm tra trong từng giai đoạn: kiểm tra vật tư nhập kho, kiểm tra điều kiện thi công, kiểm tra trong và sau thi công. Đính kèm các mẫu biểu kiểm tra (inspection form) và tiêu chí chấp nhận hoặc từ chối.

2. Phân loại hạng mục theo mức độ ăn mòn (ISO 12944 C1–C5)

Phân loại đúng môi trường ăn mòn là bước đầu tiên và quan trọng nhất trong xây dựng hồ sơ kỹ thuật sơn. Một dự án nhà máy công nghiệp thường có nhiều khu vực với cấp độ ăn mòn khác nhau, và hệ sơn của từng khu vực cũng phải khác nhau để tối ưu chi phí.

C1	Rất thấp	Khô, sạch, ổn định	Văn phòng, phòng điều khiển, phòng máy tính	80–120 µm
C2	Thấp	Khí hậu nông thôn, ít ô nhiễm	Nhà kho, nhà phụ trợ trong khuôn viên	120–160 µm
C3	Trung bình	Đô thị, công nghiệp nhẹ, ven biển nội địa	Khu vực hành chính, nhà ăn, garage	160–200 µm
C4	Cao	Công nghiệp có hóa chất nhẹ, ven biển	Nhà xưởng sản xuất, nhà tuabin, băng tải than	200–280 µm
C5-I	Rất cao (công nghiệp)	Hóa chất ăn mòn, độ ẩm cao liên tục	Khu vực lò hơi, hệ thống FGD, đường ống dẫn khí thải	280–320 µm
C5-M	Rất cao (biển)	Nước biển, hơi muối, độ ẩm rất cao	Kết cấu thép ngoài trời ven biển, cảng nhập nguyên liệu	280–320 µm
CX	Cực cao	Vùng splash zone, ngâm nước biển, nhà máy offshore	Móng cọc thép, kết cấu trong vùng giao động sóng	350–450 µm



Trong hồ sơ kỹ thuật, mỗi hạng mục cần được gắn cấp ăn mòn cụ thể kèm hệ sơn tương ứng. Tránh việc áp dụng “một hệ sơn cho toàn dự án” — vừa lãng phí cho hạng mục ăn mòn thấp, vừa thiếu bảo vệ cho hạng mục ăn mòn cao.

3. Lập bảng định lượng và tính toán vật tư sơn

Bảng định lượng sơn là tài liệu được chủ đầu tư và tư vấn quan tâm nhất khi duyệt hồ sơ, vì nó quyết định trực tiếp đến chi phí dự án.

3.1. Công thức tính khối lượng sơn cần dùng

Khối lượng sơn cần cho mỗi lớp = Diện tích sơn × DFT khuyến nghị / (10 × Hàm lượng rắn theo thể tích) × (1 + hệ số hao hụt)

Trong đó:

• Diện tích sơn tính bằng m²
• DFT (chiều dày khô) tính bằng micromet
• Hàm lượng rắn theo thể tích (Volume Solids) lấy từ TDS, đơn vị %
• Hệ số hao hụt: 15% với phun chuyên nghiệp có buồng phun, 20% với phun ngoài trời, 25–30% với phun trên kết cấu phức tạp nhiều cạnh

3.2. Ví dụ tính toán thực tế

Giả sử một dự án nhà xưởng có 5.000 m² kết cấu thép cần sơn lớp trung gian Jotun Jotamastic 90 với DFT 150 µm. Theo TDS Jotamastic 90 có hàm lượng rắn theo thể tích 82%. Hệ số hao hụt phun ngoài trời 20%.

Khối lượng sơn = 5.000 × 150 / (10 × 82) × 1,2 = 1.098 lít

Với mỗi thùng Jotamastic 90 chứa 20 lít, cần đặt mua khoảng 55 thùng (1.100 lít).

3.3. Bảng tổng hợp định lượng theo hạng mục

Bảng định lượng cuối cùng cần đầy đủ các cột: STT, tên hạng mục, diện tích (m²), tên sản phẩm sơn, DFT (µm), định mức (lít/m²), tổng vật tư (lít), tổng quy đổi (thùng/can). Cuối bảng có tổng cộng theo từng sản phẩm để dễ đặt hàng.

4. Giám sát thi công và kiểm tra chiều dày màng sơn

Khâu giám sát thi công quyết định 80% chất lượng cuối cùng của hệ sơn. Một hệ sơn tốt nhất thế giới cũng không thể bù đắp được lỗi thi công.

4.1. Kiểm tra trước khi sơn

Trước khi cho phép sơn, tư vấn giám sát phải kiểm tra ba nhóm yếu tố:

Chuẩn bị bề mặt: Bề mặt thép phải đạt mức độ làm sạch tối thiểu Sa 2.5 theo ISO 8501-1, độ nhám bề mặt 40–75 µm tùy yêu cầu của TDS. Sử dụng tấm so sánh Rugotest hoặc thiết bị đo độ nhám điện tử.

Điều kiện môi trường: Nhiệt độ bề mặt phải cao hơn điểm sương ít nhất 3°C. Độ ẩm tương đối không vượt 85% (riêng với sơn epoxy gốc dung môi). Nhiệt độ không khí phù hợp với khuyến nghị TDS (thường 5–40°C).

Vật tư: Kiểm tra ngày sản xuất, hạn sử dụng, số lô, tình trạng đóng gói. Sơn quá hạn hoặc đã mở nắp lâu phải bị từ chối.

4.2. Kiểm tra trong khi sơn

Trong quá trình thi công, giám sát đo chiều dày màng sơn ướt (WFT — Wet Film Thickness) bằng lược đo. WFT cần đạt giá trị tương ứng với DFT mục tiêu theo công thức:

WFT = DFT / (Hàm lượng rắn theo thể tích × 100)

Đo WFT ngay khi sơn vừa ra khỏi súng phun cho phép phát hiện và khắc phục các vị trí mỏng trước khi sơn khô.

4.3. Kiểm tra sau khi sơn

Sau khi sơn đã khô đến mức cho phép, sử dụng máy đo chiều dày màng sơn khô (DFT gauge) loại từ tính hoặc cảm ứng dòng xoáy. Mỗi 10 m² đo tối thiểu 5 điểm, ghi giá trị trung bình và giá trị nhỏ nhất. Theo ISO 19840, giá trị trung bình phải ≥ DFT thiết kế, giá trị nhỏ nhất phải ≥ 80% DFT thiết kế.

Ngoài DFT, cần kiểm tra:

• Độ bám dính bằng phương pháp X-cut (ASTM D3359) hoặc Pull-off (ASTM D4541)
• Tính liên tục của màng sơn bằng máy đo Holiday Detector cho các hạng mục ngâm trong môi trường ăn mòn cao
• Đánh giá thẩm mỹ: màu sắc, độ phẳng, không có bọt khí, không chảy xệ

5. Mẫu checklist nghiệm thu sơn hoàn thiện

Checklist nghiệm thu là tài liệu được sử dụng tại buổi nghiệm thu cuối cùng giữa chủ đầu tư, tư vấn giám sát và nhà thầu. Một checklist chuẩn cần kiểm tra các điểm sau:

Hồ sơ: Đủ TDS, MSDS, CO, CQ cho tất cả sản phẩm đã sử dụng. Biên bản kiểm tra vật tư đầu vào. Báo cáo điều kiện thi công theo từng ngày. Biên bản đo WFT, DFT, độ bám dính.

Kỹ thuật: Tất cả hạng mục đã sơn đúng hệ thiết kế. DFT trung bình và nhỏ nhất đạt yêu cầu. Không có vị trí sót sơn, bong tróc, chảy xệ. Các vị trí khó (góc, cạnh, mối hàn) đã được thi công stripe coat.

Thẩm mỹ: Màu sắc đồng đều theo bảng màu phê duyệt. Bề mặt phẳng, không bụi, không bọt khí. Đường ranh giới giữa các màu (nếu có) thẳng và rõ ràng.

Vệ sinh và an toàn: Vệ sinh sạch khu vực thi công. Thu gom và xử lý chất thải sơn theo quy định môi trường. Trả lại mặt bằng đúng cam kết.

Sau khi hoàn tất checklist, các bên ký biên bản nghiệm thu kèm phụ lục là toàn bộ hồ sơ kỹ thuật sơn. Đây là cơ sở để thanh quyết toán và áp dụng chế độ bảo hành.

6. Năm sai sót phổ biến trong hồ sơ kỹ thuật sơn

Qua thực tế thẩm định hồ sơ cho nhiều dự án, chúng tôi nhận thấy các sai sót sau xuất hiện lặp lại:

Sai sót 1: Sử dụng TDS phiên bản cũ. Các hãng sơn thường cập nhật TDS định kỳ. Hồ sơ cần dùng TDS phiên bản mới nhất tại thời điểm cung cấp.

Sai sót 2: Áp dụng một hệ sơn cho toàn bộ dự án mà không phân loại theo mức ăn mòn. Vừa gây lãng phí, vừa giảm tuổi thọ cho hạng mục yêu cầu cao.

Sai sót 3: Tính định lượng dựa trên diện tích hình học mà bỏ qua kết cấu phức tạp. Kết cấu giàn thép, mặt bích, bulông luôn có diện tích thực tế lớn hơn 1,2–1,5 lần so với tính toán hình học.

Sai sót 4: Bỏ qua yêu cầu stripe coat cho góc và mối hàn. Đây là yêu cầu bắt buộc trong ISO 12944 nhưng thường không được liệt kê trong hồ sơ Việt Nam.

Sai sót 5: Không quy định rõ tiêu chí từ chối khi kiểm tra. Khi DFT không đạt thì sơn lại lớp nào, đến mức nào thì phải tháo dỡ làm lại — phải quy định cụ thể trong hồ sơ.

7. Kết luận

Hồ sơ kỹ thuật sơn cho dự án nhà máy công nghiệp không phải tài liệu hành chính đơn thuần mà là công cụ kiểm soát chất lượng và pháp lý cho cả vòng đời dự án. Một hồ sơ được xây dựng đầy đủ, chi tiết theo chuẩn ISO 12944 sẽ giúp chủ đầu tư bảo vệ khoản đầu tư hàng chục đến hàng trăm tỷ đồng cho hệ thống kết cấu thép trong 10–15 năm vận hành.

Khi chuẩn bị hồ sơ cho dự án mới, ban quản lý dự án và tư vấn thiết kế nên đảm bảo bảy nhóm tài liệu cốt lõi đã trình bày ở trên, đồng thời phối hợp sát với nhà phân phối sơn chính hãng ngay từ giai đoạn thiết kế cơ sở để tối ưu lựa chọn vật tư.
